Dźwigary VT
Drewniane dźwigary szalunkowe VT 20 PERI
W Sklepie PERI kupisz drewniane dźwigary deskowaniowe VT 20 do szalowania stropów, ścian, podciągów i innych konstrukcji betonowych. Oferta obejmuje fabrycznie nowe dźwigary VT 20 Alpha oraz okute dźwigary VT 20K, dostępne przede wszystkim jako produkty używane i serwisowane według kryteriów oceny materiału PERI.
Oba modele są pełnościennymi dźwigarami o wysokości konstrukcyjnej 20 cm. Mogą być stosowane jako belki główne i rozdzielcze w konstrukcji deskowania, między innymi w systemie stropowym MULTIFLEX. Różnią się przede wszystkim budową środnika, zabezpieczeniem końców oraz sposobem oferowania w Sklepie PERI.
Na budowie dźwigary VT bywają nazywane belkami szalunkowymi, dźwigarami H20, belkami H20, belkami do szalunków, dźwigarami stropowymi lub po prostu belkami do stropu. Oficjalne nazwy produktów PERI to VT 20 Alpha i VT 20K.
VT 20 Alpha i VT 20K: porównanie dźwigarów
VT 20 Alpha i VT 20K mają zbliżone podstawowe parametry nośne. Wybór zależy więc głównie od oczekiwanej trwałości końców, preferencji między produktem nowym a używanym oraz warunków eksploatacji na budowie.
VT 20 Alpha: fabrycznie nowe belki szalunkowe
VT 20 Alpha to ekonomiczny dźwigar do typowych prac związanych z wykonywaniem deskowań i szalunków. Pasy o przekroju 4 × 8 cm wykonano z wyselekcjonowanego drewna iglastego, a środnik o grubości 25 mm ze skompresowanego materiału drzewnego prasowanego z żywicą syntetyczną. Taka konstrukcja pomaga ograniczyć pękanie, pęcznienie i rozwarstwianie środnika.
Dźwigar spełnia wymagania normy DIN EN 13377 dla klasy P20. W środniku znajdują się przygotowane otwory, które ułatwiają mocowanie kompatybilnego osprzętu, między innymi elementów zabezpieczenia krawędzi. Drewno wykorzystane do jego produkcji pochodzi ze źródeł objętych certyfikacją PEFC.
VT 20 Alpha warto wybrać, gdy:
- potrzebne są fabrycznie nowe dźwigary,
- wykonywane są typowe szalunki stropowe i ścienne,
- ważny jest szeroki wybór długości,
- firma regularnie rozbudowuje własny park sprzętu,
- liczy się korzystna relacja ceny do parametrów belki.

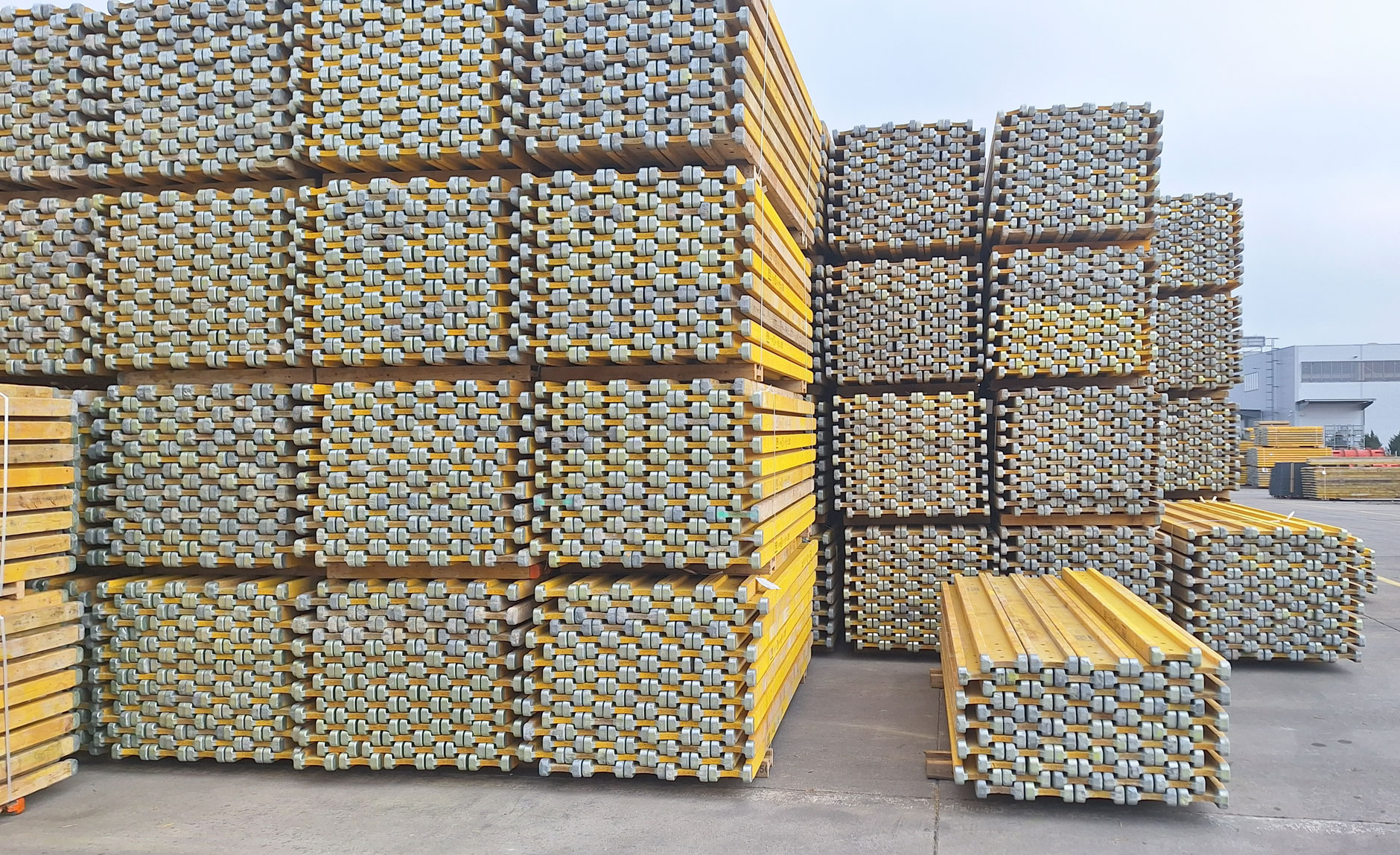

VT 20K: dźwigar okuty do intensywnego użytkowania
VT 20K wyróżnia się stalowymi okuciami końców zabezpieczonymi przelotowymi nitami. Końce dźwigara są szczególnie narażone na uderzenia podczas przenoszenia, układania i rozszalowania, dlatego okucie pomaga ograniczyć ich uszkodzenia.
Dodatkową ochronę zapewnia wcięcie na końcu środnika, które pomaga ograniczyć przenoszenie skutków uderzenia na jego konstrukcję. Środnik VT 20K ma grubość 27 mm i jest wykonany ze skompresowanego materiału drzewnego połączonego żywicą syntetyczną.
W Sklepie PERI VT 20K jest dostępny przede wszystkim jako produkt używany, poddany ocenie według kryteriów materiałowych PERI. Wariant fabrycznie nowy może być oferowany na zamówienie.
VT 20K warto wybrać, gdy:
- dźwigary będą często przestawiane i transportowane,
- ważna jest ochrona końców przed uderzeniami,
- poszukiwane są ekonomiczne belki używane,
- firma chce uzupełnić posiadane deskowanie MULTIFLEX,
- dopuszczalne są ślady wcześniejszej eksploatacji.
Dźwigary VT do szalowania stropów
Dźwigary VT mogą pracować jako belki główne i rozdzielcze w dźwigarowym deskowaniu stropowym MULTIFLEX. Ich położenie i rozstaw można dostosować do grubości stropu, rodzaju poszycia, geometrii konstrukcji oraz rozmieszczenia podpór stropowych.
Dźwigarowy szalunek stropowy sprawdza się między innymi przy:
- stropach o nieregularnym rzucie,
- powierzchniach z uskokami i podciągami,
- uzupełnieniach wokół słupów oraz otworów,
- stropach o zróżnicowanej grubości,
- przestrzeniach, w których trudno zastosować duże panele.
Poszycie ze sklejki lub desek układa się bezpośrednio na górnych pasach dźwigarów i mocuje wkrętami albo gwoździami zgodnie z wymaganiami systemu. Dźwigary należy zabezpieczyć przed utratą stateczności w miejscach podparcia.
Dźwigary VT nie tylko do stropów
Belki VT 20 mogą być również wykorzystywane w:
- dźwigarowych szalunkach ściennych,
- deskowaniach podciągów,
- stołach stropowych,
- deskowaniach i rusztowaniach specjalnych,
- pomostach roboczych,
- innych konstrukcjach systemowych PERI.
W systemie MULTIFLEX dźwigary VT mogą współpracować z kratowymi dźwigarami GT 24. GT 24 można wykorzystać tam, gdzie wymagana jest większa nośność lub rozpiętość, a VT 20 jako ekonomiczne belki rozdzielcze albo elementy typowego układu stropowego.
Kontrola dźwigarów przed montażem
Przed każdym użyciem dźwigary należy sprawdzić pod kątem uszkodzeń, które mogą zmniejszyć ich nośność. Kontrola powinna obejmować pasy, środnik, połączenia oraz stalowe okucia VT 20K.
Z użytkowania należy wycofać dźwigary:
- z pęknięciami, odłupaniami lub wyrwaniami,
- osłabione przez zgniliznę,
- z samodzielnie wykonanymi otworami lub nacięciami,
- skrócone poza procesem produkcyjnym,
- z uszkodzonymi okuciami lub nitami,
- silnie zabrudzone betonem, jeżeli nie można ocenić ich stanu.
Dźwigarów nie należy rzucać ani zrzucać podczas rozszalowania. Powinny być transportowane i składowane poziomo, na równym podłożu oraz na odpowiednich przekładkach.
Najczęściej zadawane pytania o dźwigary VT
Czym różni się VT 20 Alpha od VT 20K?
VT 20 Alpha jest fabrycznie nowym dźwigarem z pełnym środnikiem o grubości 25 mm. VT 20K ma środnik o grubości 27 mm oraz stalowe okucia chroniące końce przed uszkodzeniami. W Sklepie PERI VT 20K jest oferowany przede wszystkim jako produkt używany i serwisowany.
Czy dźwigar VT 20 to belka H20?
H20 jest popularnym określeniem pełnościennych dźwigarów drewnianych o wysokości około 20 cm. Oficjalne oznaczenia produktów PERI to VT 20 Alpha i VT 20K. Przy wyborze należy porównywać rzeczywiste parametry techniczne, konstrukcję środnika i jakość wykonania.
Jakie obciążenie przenoszą dźwigary VT?
Dopuszczalna reakcja podporowa wynosi 22 kN, a dopuszczalny moment zginający 5 kNm. Parametry pojedynczej belki nie określają jednak gotowego rozstawu dźwigarów i podpór.
Czy dźwigary VT można samodzielnie skracać?
Nie. Dokumentacja VT 20K wskazuje, że skrócone, nacięte lub przewiercone dźwigary nie nadają się do dalszego użytkowania bez właściwej oceny i przywrócenia sprawności przez uprawniony serwis.
Czy używane dźwigary VT 20K są sprawdzane?
Tak. Dźwigary używane oferowane przez PERI są serwisowane i oceniane według kryteriów materiałowych producenta przed ponownym wprowadzeniem do sprzedaży.
Zamów dźwigary VT w Sklepie PERI
Wybierz fabrycznie nowe dźwigary VT 20 Alpha albo używane i serwisowane dźwigary VT 20K ze stalowymi okuciami końców. Oba warianty mogą być stosowane w typowych szalunkach stropowych, deskowaniach ściennych oraz systemie MULTIFLEX.
Jeśli nie wiesz, jaki model lub zestaw długości wybrać, skontaktuj się z doradcami Sklepu PERI. Pomogą dobrać dźwigary, podpory i poszycie do planowanego szalunku oraz etapów betonowania.
