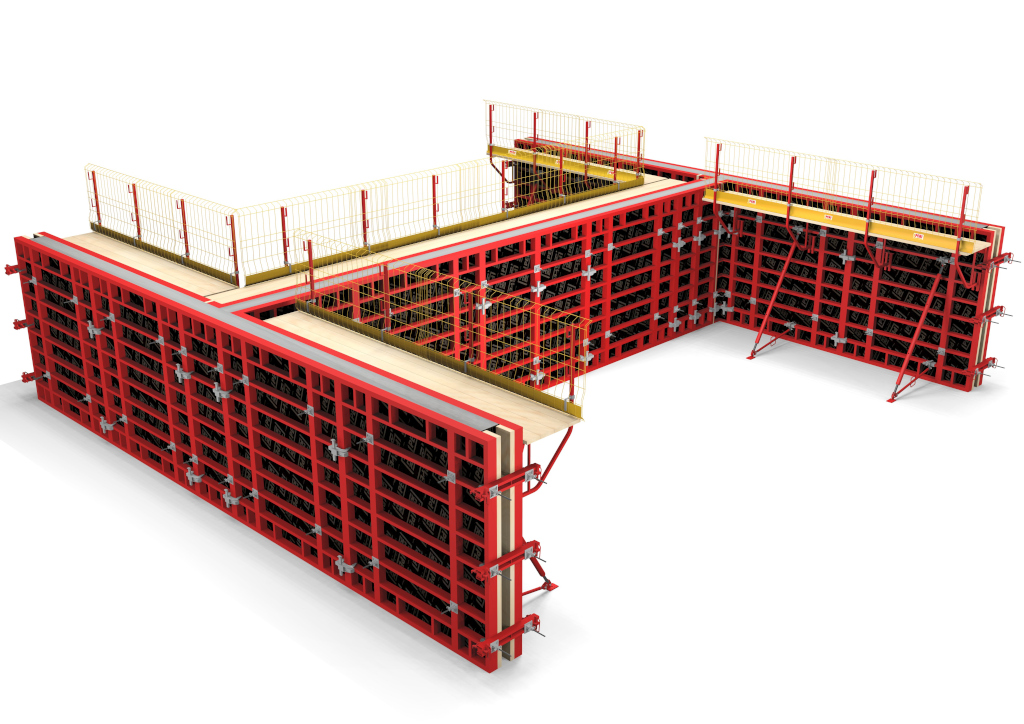

Deskowanie ścienne TRIO

Stalowe szalunki ścienne PERI TRIO

W Sklepie PERI znajdziesz stalowe deskowanie ramowe TRIO do wykonywania ścian, fundamentów, trzonów, szybów i innych pionowych elementów żelbetowych. System został zaprojektowany do intensywnego użytkowania oraz sprawnego szalowania dużych, powtarzalnych powierzchni.

Duże płyty szalunkowe ograniczają liczbę połączeń, a uniwersalny zamek BFD służy do łączenia, wyrównywania i usztywnienia styków. Dzięki temu z pojedynczych paneli można przygotować większe zestawy, a następnie przestawiać je żurawiem pomiędzy kolejnymi etapami betonowania.

Na budowie deskowanie TRIO jest często określane jako szalunek ścienny, szalunki systemowe, szalunki stalowe, formy do betonu albo płyty szalunkowe TRIO. Wszystkie te nazwy odnoszą się tutaj do systemu ramowego wielokrotnego użytku.

TRIO: najważniejsze parametry techniczne

Płyty o wymiarach do 3,30 × 2,40 m pozwalają szalować duże fragmenty ściany przy ograniczonej liczbie styków. W standardowym ustawieniu dużej płyty potrzebne są tylko dwa poziomy ściągów.

Duże płyty przyspieszają szalowanie ścian

TRIO najlepiej wykorzystuje swoje możliwości przy dużych i powtarzalnych powierzchniach. Szerokie płyty ograniczają liczbę zamków, styków i uzupełnień potrzebnych do złożenia całej formy. Mniejsza liczba połączeń oznacza krótszy montaż oraz mniej miejsc wymagających kontroli przed betonowaniem.

Zmontowane zestawy można przestawiać żurawiem bez rozkładania ich na pojedyncze elementy. Jest to szczególnie przydatne przy:

• powtarzalnych ścianach kondygnacji,
• trzonach komunikacyjnych i szybach,
• ścianach fundamentowych,
• obiektach przemysłowych,
• budynkach mieszkalnych i komercyjnych,
• konstrukcjach inżynieryjnych.

Jeden zamek do większości połączeń

Zamek BFD jest podstawowym łącznikiem systemu TRIO. W jednej czynności łączy sąsiednie płyty, licuje ich powierzchnie i usztywnia styk. Może być również stosowany przy narożnikach, nadstawianiu płyt i kompensacjach o szerokości do 10 cm.

Z punktu widzenia wykonawcy oznacza to:

• mniej różnych łączników na placu budowy,
• prostsze kompletowanie zestawów,
• szybsze wdrożenie pracowników,
• łatwiejszą kontrolę przygotowanej formy,
• mniejsze ryzyko przestoju z powodu braku konkretnego rodzaju zamka.

Zamek BFD można obsługiwać jedną ręką. Powtarzalny sposób montażu ułatwia składanie i rozbieranie szalunku podczas kolejnych cykli betonowania.

Dopuszczalne parcie 80 kN/m²

Deskowanie ścienne TRIO przenosi parcie świeżej mieszanki betonowej do 80 kN/m². Pozwala to prowadzić betonowanie w wydajnym tempie, pod warunkiem zachowania prawidłowej konfiguracji płyt, ściągów, zamków i pozostałego osprzętu.

Dopuszczalne parcie nie jest jednak tym samym co stała, dopuszczalna prędkość betonowania. Rzeczywiste tempo napełniania szalunku zależy między innymi od:

• wysokości betonowanej ściany,
• konsystencji mieszanki,
• temperatury betonu i otoczenia,
• czasu wiązania,
• sposobu zagęszczania,
• rodzaju stosowanych ściągów,
• wymaganych tolerancji powierzchni.

Do określenia parcia i maksymalnego tempa betonowania można wykorzystać kalkulator PERI przeznaczony między innymi dla systemów TRIO 270 i TRIO 330.

Zestawy TRIO 270 i TRIO 330

W Sklepie PERI dostępne są gotowe zestawy TRIO z płytami o wysokości 2,70 lub 3,30 m. Pozwala to dobrać szalunek do wysokości kondygnacji i ograniczyć liczbę poziomych nadstawek.

Zestawy obejmują nie tylko płyty i narożniki, ale również osprzęt potrzebny do przygotowania kompletnego deskowania. W zależności od wariantu znajdują się w nich zamki, ściągi i nakrętki, haki transportowe, zastrzały, wsporniki pomostów roboczych oraz siatki zabezpieczające.

Zestaw TRIO „L” czy „H”?

Wariant „L” jest przeznaczony do mniejszych etapów betonowania, natomiast zestaw „H” zapewnia większą powierzchnię płyt i pozwala przygotować dłuższy odcinek ściany w jednym cyklu.

Zestaw „L” warto rozważyć, gdy:

• budowa ma ograniczone miejsce na składowanie,
• ściany są podzielone na krótsze odcinki,
• system ma być wykorzystywany przez mniejszą ekipę,
• ważniejsza jest częstsza rotacja niż duża powierzchnia jednego etapu,
• zakup ma stanowić początek własnego parku deskowań.

Zestaw „H” sprawdzi się lepiej, gdy:

• betonowane są długie i powtarzalne ściany,
• harmonogram wymaga dużych etapów roboczych,
• wykonawca chce ograniczyć liczbę cykli potrzebnych do realizacji kondygnacji,
• system będzie regularnie wykorzystywany.

Wybór zestawu powinien wynikać z planowanej powierzchni jednego etapu, a nie z całkowitej powierzchni ścian w obiekcie. Ten sam szalunek może być wielokrotnie przestawiany między kolejnymi odcinkami.

TRIO 270 czy TRIO 330?

Wysokość płyt warto dobrać do projektowanej wysokości ścian i kondygnacji. Płyty 2,70 m odpowiadają niższym kondygnacjom oraz ścianom, przy których pozostałą wysokość można uzupełnić dodatkowymi elementami. Wariant 3,30 m ułatwia wykonywanie wyższych ścian bez nadstawiania płyt.

Ograniczenie liczby poziomych styków:

• skraca składanie formy,
• ogranicza liczbę zamków,
• upraszcza czyszczenie,
• pozwala uzyskać bardziej jednolity układ odcisków na betonie,
• ułatwia przestawianie kompletnego zestawu.

Wyższa płyta jest jednak cięższa i wymaga odpowiednich warunków transportu oraz pracy żurawia. Wybór nie powinien więc wynikać wyłącznie z wysokości ściany, ale również z organizacji placu budowy.

Gotowy zestaw do przestawiania żurawiem

TRIO jest systemem przeznaczonym przede wszystkim do prac przestawianych za pomocą żurawia. Oferowane komplety zawierają haki transportowe MAXIMO o nośności 1,5 t, przeznaczone do bezpiecznego podnoszenia prawidłowo zmontowanych jednostek deskowania.

Przed każdym transportem należy sprawdzić:

• stan haka i punktów zaczepienia,
• poprawność połączenia płyt zamkami BFD,
• masę przenoszonego zestawu,
• usunięcie luźnych elementów,
• wymagania dokumentacji technicznej dotyczące podnoszenia.

Przenoszenie większych form bez ich rozkładania pozwala skrócić czas pomiędzy rozdeskowaniem jednego fragmentu a przygotowaniem kolejnego etapu.

Pomosty robocze i zabezpieczenia BHP

Gotowe zestawy TRIO obejmują elementy potrzebne do przygotowania pomostów roboczych i zabezpieczeń bocznych. Wsporniki pomostu TRG 80 tworzą podstawę stanowiska roboczego, a siatki Alpha T zabezpieczają jego krawędź.

Systemowe pomosty zapewniają miejsce do:

• odbioru i układania mieszanki betonowej,
• obsługi górnych części deskowania,
• kontroli wypełnienia formy,
• prowadzenia prac związanych z zagęszczaniem betonu.

Pomost, drabina wejściowa i zabezpieczenia mogą być przestawiane wraz z jednostką deskowania, co ogranicza konieczność każdorazowego budowania tymczasowego stanowiska pracy.

TRIO do narożników, zakończeń i kompensacji

System obejmuje płyty o różnych szerokościach, narożniki oraz elementy umożliwiające dopasowanie deskowania do geometrii ścian. Narożniki TE pozwalają wykonywać naroża wewnętrzne, natomiast zamki zastawcze i elementy uzupełniające pomagają przygotować zakończenia ścian oraz miejsca o nietypowych wymiarach.

Zamek BFD pozwala wykonywać kompensacje do 10 cm. Dzięki temu niewielkie różnice wymiarowe można wyrównać bez docinania płyty systemowej.

Przy większych uzupełnieniach lub nietypowych kątach konieczne może być zastosowanie dodatkowych rygli, poszycia albo indywidualnego rozwiązania przygotowanego dla konkretnej konstrukcji.

TRIO do szybów i trzonów komunikacyjnych

Deskowanie TRIO może być wykorzystywane przy ścianach szybów windowych, klatek schodowych i pozostałych trzonów budynku. Dostępna wstawka szybowa pozwala zmniejszyć wymiar kompletnego deskowania wewnętrznego o 30 mm z każdej strony, co ułatwia rozdeskowanie i przestawienie całej jednostki żurawiem.

Takie rozwiązanie ogranicza konieczność demontażu płyt wewnątrz ciasnego szybu. Ma to szczególne znaczenie w budownictwie wielokondygnacyjnym, gdzie ten sam układ ścian powtarza się na kolejnych poziomach.

TRIO i MAXIMO: kompatybilny osprzęt

TRIO jest kompatybilne z nowszym systemem ramowym MAXIMO. W obu systemach można wykorzystywać część wspólnego osprzętu, między innymi zamki BFD oraz system wsporników MXK.

Dla firm posiadających już elementy MAXIMO lub TRIO oznacza to możliwość:

• wykorzystania części istniejącego wyposażenia,
• stopniowej rozbudowy parku deskowań,
• ograniczenia liczby różnych części magazynowych,
• łatwiejszego kompletowania zestawów na kolejne realizacje.

Zgodność każdego elementu należy jednak sprawdzić w dokumentacji technicznej. Kompatybilność systemów nie oznacza, że wszystkie płyty i części można stosować zamiennie.

Zakup czy dzierżawa szalunków TRIO?

Zakup TRIO jest dobrym rozwiązaniem dla firm regularnie wykonujących duże powierzchnie ścian i chcących rozwijać własny park deskowań. Gotowe zestawy „L” i „H” ułatwiają rozpoczęcie pracy z systemem bez samodzielnego zestawiania wszystkich podstawowych elementów.

Dzierżawa może być korzystniejsza przy:

• jednorazowej dużej inwestycji,
• czasowym zwiększeniu powierzchni deskowania,
• nietypowej geometrii obiektu,
• konieczności dopasowania sprzętu do harmonogramu etapów,
• uzupełnieniu własnego zestawu na określony czas.

Opcja „Zapytaj o cenę” pozwala ustalić dostępność zestawu, warunki transportu, zakres sprzedaży lub dzierżawy oraz ewentualne uzupełnienie kompletu o dodatkowe płyty i osprzęt.

Części serwisowe do TRIO

W kategorii dostępne są również elementy potrzebne do bieżącej naprawy i konserwacji płyt:

• nity 5 × 30 mm do mocowania sklejki o grubości 18 mm,
• boczne i narożne tuleje PVC zabezpieczające otwory na ściągi,
• tuleje do sklejki 18 mm,
• zaślepki PVC do niewykorzystanych otworów o średnicy od 20 do 24 mm.

Części należy dobierać do konkretnego rodzaju płyty i położenia otworu. Tuleje przeznaczone do płyt standardowych TR nie powinny być automatycznie stosowane w płytach uniwersalnych TRM lub narożnikach TE.

Najczęściej zadawane pytania o TRIO

Do jakich prac przeznaczone jest deskowanie TRIO?

TRIO służy przede wszystkim do wykonywania dużych powierzchni ścian, fundamentów, trzonów i szybów żelbetowych. Może być również uzupełnione o płyty słupowe do wykonywania słupów kwadratowych i prostokątnych.

Jakie parcie betonu przenosi TRIO?

Dopuszczalne parcie świeżej mieszanki betonowej dla deskowania ściennego TRIO wynosi 80 kN/m². Rzeczywiste tempo betonowania należy dostosować do wysokości ściany, rodzaju mieszanki, temperatury i przyjętego układu deskowania.

Jakie wymiary mają największe płyty TRIO?

Standardowe płyty TRIO są dostępne w wysokości do 3,30 m i szerokości do 2,40 m. Duży format ogranicza liczbę styków i przyspiesza szalowanie większych powierzchni.

Czym różnią się zestawy „L” i „H”?

Zestaw „L” ma mniejszą powierzchnię i jest przeznaczony do krótszych etapów betonowania. Zestaw „H” zawiera więcej dużych płyt i pozwala przygotować większą powierzchnię ściany w jednym cyklu. Zależnie od wysokości płyt zestawy obejmują od około 106 do 192 m² deskowania.

Czy TRIO można przestawiać żurawiem?

Tak. Prawidłowo zmontowane zestawy płyt mogą być przenoszone żurawiem przy użyciu systemowych haków transportowych. Przed transportem należy sprawdzić kompletność połączeń i dopuszczalną masę jednostki.

Do czego służy zamek BFD?

Zamek BFD służy do łączenia, wyrównywania i usztywniania płyt. Może być używany także przy narożnikach, nadstawianiu oraz kompensacjach do 10 cm.

Zapytaj o zestaw szalunków ściennych TRIO

PERI TRIO to stalowe deskowanie ramowe przeznaczone do szybkiego wykonywania dużych i powtarzalnych powierzchni ścian. Duże płyty ograniczają liczbę połączeń, zamek BFD upraszcza montaż, a możliwość przestawiania całych form żurawiem usprawnia kolejne cykle betonowania.

Wybierz zestaw TRIO 270 lub TRIO 330 w wariancie „L” albo „H” lub skontaktuj się z doradcami PERI. Pomogą dopasować powierzchnię szalunku, osprzęt, zabezpieczenia BHP oraz formę zakupu lub dzierżawy do planowanej realizacji.
